안녕하세요(❁´◡`❁)

연구 및 분석 장비 전문 기업 디에이드입니다.





#튜빙정량펌프 #Peristaltic Pump 의 기본적인 원리는 펌프의 롤러가

회전하면서 Tube를 눌러주어 액체를 이송해주는 방식입니다.

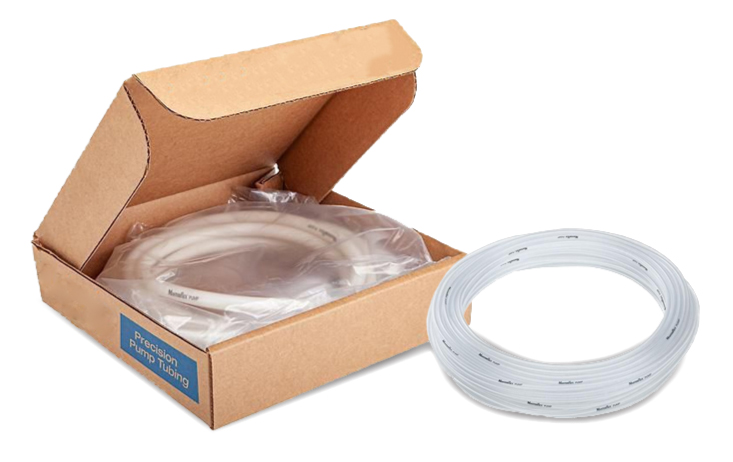

이때, 사용되는 Tubing은 펌프 롤러에 의해 잘 눌릴 수 있게

연질 튜빙을 사용해야합니다.



하지만, 적절하지 않은 튜빙 선택으로 오류가 발생하거나

연동 펌프의 특성을 무시하고 범용 튜브를 사용해

튜빙이 터지거나 펌프 헤드가 고장 나는 등의 문제로

A/S 비용이 발생하거나 생산 및 연구 일정에 차질이 생기게 됩니다.



펌프 Unit의 스펙도 중요하지만 Tubing을 선택할 때

재질 및 내경, 두께를 확인하여 사용하고자 하는 시료와

또 원하는 유량이 맞는지 잘 검토하여 사용해야 합니다.



৹ 튜빙을 결정하는 중요한 요소 ৹



① 화학적 호환성 (Chemical Compatibility)



화학적(유기용매 등) 흡수성은 낮고 온도에 대한 안정성을 가지고

있어야하며, 노화(aging)와 팽윤(selling)이 나타나지 않아야 합니다.

만약, 이점을 고려하지 않은 Tubing을 사용하게 되면 서로 반응하여

부식, 가스 발생으로 인한 터짐 등이 발생할 수 있습니다.



② 크기 (Dimension)



펌프에 사용되는 튜빙은 내경과 로터의 회전수에 의해 유체의

유량이 결정되며, 튜빙 두께는 복원력과 수명을 결정합니다.

이처럼 튜빙의 사이즈(내경과 두께)는 유체의 이송량을

결정하는 중요한 부분입니다.



③ 압력 (Pressure)



튜빙연동펌프의 사용되는 튜빙은 재질과 두께에 따라

압력 능력이 결정됩니다.



---



이렇게 결정 된 튜빙을 가지고 원하는 유량을 이송하기 위해

결정되는 마지막 요소는 튜빙정량펌프 장비 스펙이 따르게 됩니다.



예를 들어, 시중에서 저렴하게 판매되고 있는 정량펌프를 가지고

이송하는 경우 장비 자체의 발열로 인해 쉽게 고장이 나거나 이송 중

잘못 된 압력으로 인해 튜빙이 터지면서 기기에 고장이 생기게 됩니다.



---



이러한 점에서 JenieWell(재니웰)의 튜빙정량펌프는

메인보드, 모터, 디스플레이 패널 등 모든 부품을 국내에서

직접 생산, 제조하여 높은 내구성과 뛰어난 정밀성을 갖추어

CE-EU 인증까지 획득한 연동 펌프입니다.



또한, 재니웰의 튜빙정량펌프는 BLDC 모터를 사용하여

정밀 제어가 가능하며 0.000005ml/min ~ 17.5L/min까지 넓은 범위의

유량 이송이 가능하고 발열 억제 및 안정성 구동도 가능합니다.





🔵🔵 전 모델 DC 모터 채용🟣🟣

발열 억제 (Operationg Temp : 0 ~ 40℃), 안정적 구동

내구성 강화, 정밀 제어



🟣🟣 CE-EU / ICR-ANAB 인증🔵🔵

전 모델에 대해 CE-EU 인증 및 ICR-ANAB 인증을 획득하여

장비의 안정성 검증 완료



🔵🔵 다양한 Mode로 사용 가능🟣🟣



RPM Mode

RPM 단위로 Pump를 동작시키고, RPM 변동에 따라

Flow rate(mL/min) 자동 보정



Flow Mode

Flow rate 단위로 Pump를 동작시키며, Flow rate 변동에 따라

RPM 자동 보정



Volume Mode

설정된 RPM에 따라 필요한 유량(mL)을 1회만 토출



Dispenser Mode

설정된 RPM에 따라 필요한 유량(mL)을 9,999cylces로

9,999 step 반복 분주



Remote Mode

▶ Ph Controller, Temperature, Controller 등 주변기기와 호환 가능 ▶ DB-15 PIN 단지를 이용하여 0~20mA, 4~20mA, 0~10V 전류를 입력, 출력 ▶ Start/Stop, MAX, 정방향/역방향(CW/CCW), Pulse(Tachometer output-Hz) 선택



S/F Mode

▶ 컴퓨터와 소프트웨어 없이 Pump Drive 동작을 기기 내에서 프로그래밍 가능 ▶ RPM, Flow rate, Volume Mode, CW/CCW, Start/Stop 등 Pump Drive의     모든 기능을 순차적으로 제어하여 동작 가능

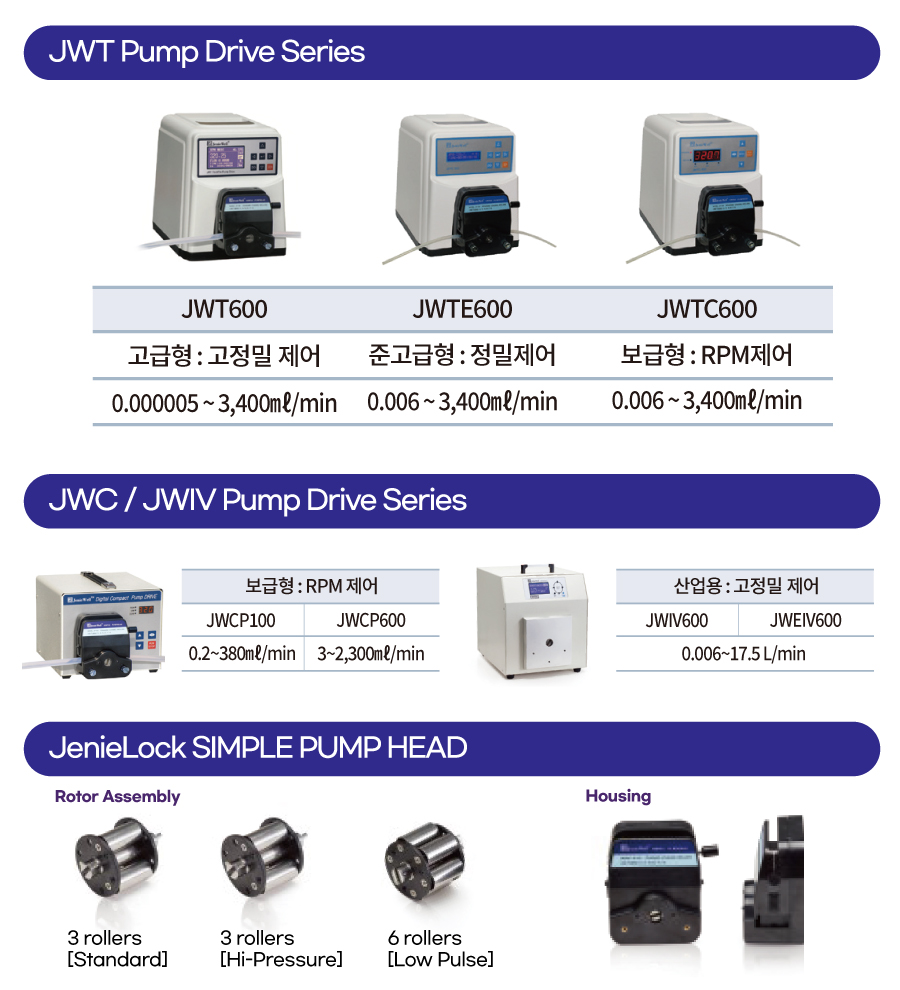

৹ JenieWell (재니웰) 튜빙정량펌프 모델별 사양 ৹







---



장비에 대한 추가 문의 사항은 아래 연락처 또는 이메일로 문의주시기 바랍니다.
